Box-Spalten-Endgesichtsmaschinen

Jinfeng Weldcut bietet eine Garantie von 1 Jahr für die Endgesichtsmaschinen der Box-Spalte. Die wichtigsten elektrischen Elemente der Box -Strahlproduktionslinien werden aus der weltberühmten Marke ausgewählt, die den Benutzern bequemer dazu bringt, die Teile in lokaler Einheimischer zu finden, ohne aus langer Entfernung von China zu gelangen. Die Box-Säulen-Endgesichts-Fräsmaschinen sind die fortschrittlichsten und hocheffizienten Ausrüstungen, um die Produktivität für Endbenutzer durch Stahlkonstruktionen, Stahlkonstruktion und hohes Gebäude zu steigern.

Strukturansicht

Einzel-End-Face-Fräsmaschine, ohne mit Rollentisch und Kreuzwagen zu arbeiten.

Spezifikationen

1	Maximale Mahlenbreite	2000 mm
2	Maximale Fräshöhe	1500 mm
3	Mahlkopfmotorkraft	7,5 kW
4	Spindeldrehzahl des Fräskopfs (manuelles Schaltgetriebe)	110-630 R/min
5	Maximaler Schneiderkopfdurchmesser des Fräskopfs	Φ250 mm
6	Außendurchmesser des Spindelende des Mahlkopfes	Φ128.57 mm
7	Mahlkopfspindel -Endnummer	ISO 50
8	Innere Verjüngung der Frässpindel	7:24
9	Expansion und Kontraktionsmenge der Fräser -Kopfspindel	100 mm
10	Horizontale Futtermotorleistung	2,9 kW
11	Futtermotorleistung anheben	1,8 kW
12	Kraft der Werkbankpumpenstation	4 kW
13	Heben und Absenken des Mahlkopfs	Stufenlose Geschwindigkeitsregulierung
14	Horizontaler Schleifeinspeisung	Stufenlose Geschwindigkeitsregulierung
15	Hydrauliksystemdruck	10 MPa

Funktion und Anwendung

Box Column End-Face-Fräsmaschinen sind ein hervorragendes Produkt, das von Jinfeng Welding und Cuting Company für die Stahlstrukturindustrie aufgelegt wird. Es handelt sich um eine Fräsmaschine, die speziell für das Mahlen am Endgesicht von Boxstrahlen (Boxsäulen) und H-Strahl ausgelegt ist. Im Laufe der Jahre ist die Leistung nach kontinuierlicher Optimierung und Verbesserung perfekter geworden, was von Kunden im In- und Ausland begrüßt wird, und die Marktabdeckung ist relativ hoch. Das Gerät hat die folgenden Vorteile:

1.1 Machine-Bett-Frame, Säule werden mit schwerem Stahl in einem Stück hergestellt, das eine hohe Festigkeit, eine gute Widerstand gegen schockierende.

1,2 Loch der großen Stromfräskopf, der eine schnelle Mahlengeschwindigkeit mit hoher Effizienz hat.

1.3Der Bettrahmen ist mit Metallschutzschild, guter Festigkeit und hoher Leistung bedeckt.

Einfacher und bequemer Betrieb, zuverlässige Arbeit, einfache Struktur, einfache Wartung.

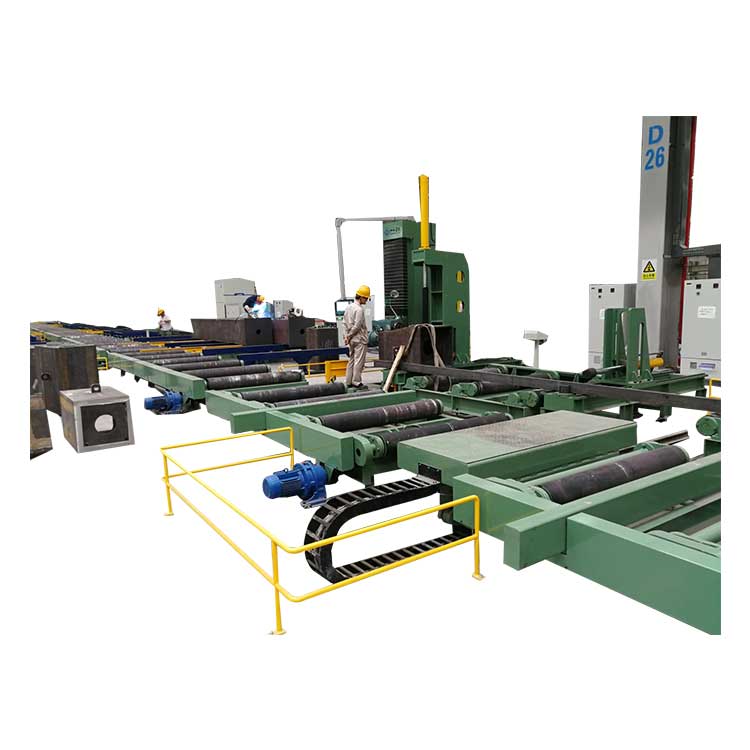

Box-Spalte Endgesichts-Fräsmaschinen, die in den Benutzern Factory installiert sind

Wie produziere ich einen schweißten Kastenbalken aus Stahlplatte?

Es folgt das Produktionsflussdiagramm für die Produktion von Platten bis H -Strahl und endgültige Inspektion.

Produktionsflussdiagramm
