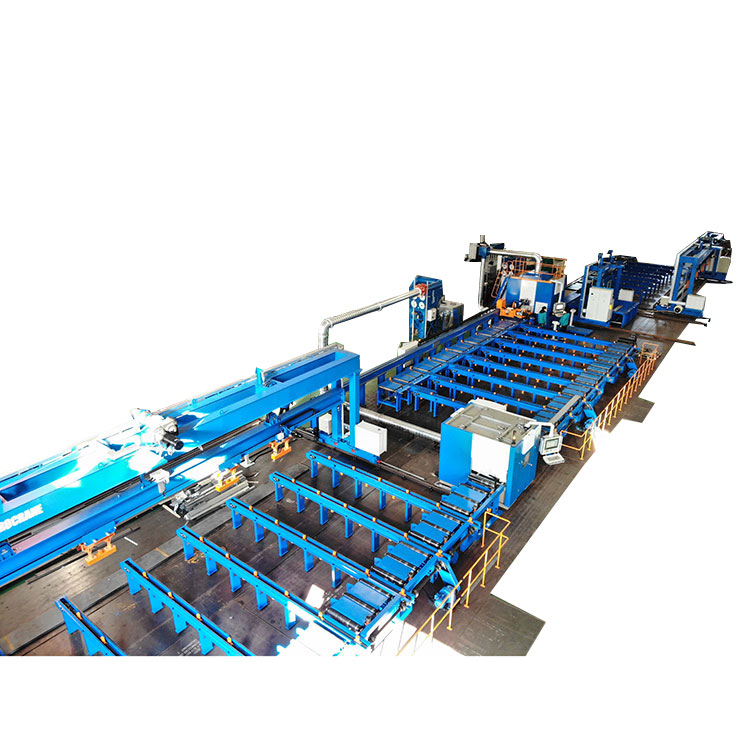

Profil-Roboter-Schneidelinie

JINFENG® ist der professionelle chinesische Hersteller und Lieferant vonProfil-Roboter-Schneidelinies mit erschwinglichem Preis. DerProfil-Roboter-SchneidelinieBei uns handelt es sich um Hochleistungs-Plasmaroboter-Schneidesysteme, mit denen das Plasmaschneiden an verschiedenen Stahlprofilen wie Glühbirnen, Streifen, Winkeln, T-Trägern, Kanälen, H-Trägern oder I-Trägern mit einem Roboterarm durchgeführt werden kann.

PRG 600



Profil-Roboter-Schneidelinie



Für alleProfil-Roboter-SchneidelinieFür die von JINFENG WELDCUT hergestellten Maschinen und Plasmaschneidmaschinen gilt eine Garantie von 2 Jahren. Sie sind mit Kranbeladung, Kantenreinigung und Tintenstrahlmarkierung ausgestattet und unterstützen optional alle CAD-CAM-Schnittstellen. Die PRGProfil-Roboter-Schneidelinies sind die fortschrittlichste Roboter-Plasmaschneidanlage zur Steigerung der Produktivität für Endbenutzer aus verschiedenen Branchen.



Spezifikationen



Modell	Birne	Streifen	Winkel	E-Winkel	T-Träger	Kanal	H Strahl	Länge	Gewicht
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	N / A	12000 mm	1,5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000 mm	2,5T
Unterstützt Plasmaschneiden, Plasmamarkierung, Tintenstrahlmarkierung und CAD-CAM-Software



Funktion und Anwendung

1.Die PRGProfil-Roboter-Schneidelinies ist eine hochautomatisierte Schneidanlage, die in einen sechsachsigen Roboterarm von ABB integriert ist. Durch eine Tastenbetätigung durch einen Bediener startet die Linie die automatische Verarbeitung vom Materialladen und Teilentladen nach dem Plasmaschneiden.

2. Die Linie kann vollständig in das MES-System integriert werden und ermöglicht den Ingenieuren des Herstellers eine Fernsteuerung über den Team Viewer, um die Ferndiagnose zur Problemlösung über das Internet einfach durchzuführen, ohne Ingenieure zum Einsatzort schicken zu müssen.

3. Das CNC-System bietet die vollständige Kontrolle über das gesamte Hauptliniensystem (Roboter, Rollentisch, Querförderer, Messwagen und Greifer, Markierungssystem).

4.Kann *.gen-Dateien lesen, die aus Tribon/AM erstellt wurden, DSTV-Dateien, die aus der TEKLA-Designsoftware exportiert wurden, und andere Formate.

5.DiesProfil-Roboter-SchneidelinieSie werden häufig im Schiffbau, auf Werften und im Offshore-Bereich zum Plasmaschneiden von Versteifungen zur Herstellung von Flachpaneelen, Doppelbodenkonstruktionen, Unterbaugruppen, Schotten, Stegen und Mikropaneelen für verschiedene Schiffe/Schiffe eingesetzt. Mit PRGProfil-Roboter-Schneidelinies, die Werften oder der Schiffbau können ihre Produktion steigern und den Arbeitsaufwand reduzieren.



Einzelheiten

Die PRGProfil-Roboter-Schneidelinies besteht aus:

Profilladekran

Kantenreinigungslinie:

Querförderer zur Profilverladung

Eingaberollentisch

Reinigungskammer mit Staubfilter.

Ausgaberollentisch.

Querförderer für Puffer

Querförderer zum Beladen

Messwagen und Greifer

Eingang Rolltisch

Tintenstrahlmarkierungsgerät,

Roboter-Plasmaschneidkammer mit Staubfilter

Kurzteile-Sortierband-Plattenförderer

Ausgaberollentisch für lange Teile

Querförderer für lange Teile

Entladekräne



Strukturansicht



Kantenreinigungslinie



Durch die Integration einer Kantenreinigungslinie in das PRGProfil-Roboter-SchneidelinieDurch die Verwendung von Bürstenrädern zum Entfernen der Grundfarbe von den Profilkanten, an denen geschweißt werden soll, kann die Schweißqualität bei der nächsten Bearbeitung verbessert werden.



Messwagen und Greifer



Gleichzeitiges Zuführen des Profils in die Schneidkammer, um die Länge des zugeführten Profils zu messen.



Tintenstrahlmarker



Per Tintenstrahlmarkierungsgerät zum Drucken von Buchstaben, Zahlen, Symbolen und Biegelinien (invertierten Linien)



Roboter-Schneidekammer



Durch die Installation eines 6-Achsen-Roboterarms in der Schneidkammer können qualitativ hochwertige Schnitte an Profilen durchgeführt werden.



Durch die Ausstattung der PRG mit einem Plattenbandförderer nach der SchneidkammerProfil-Roboter-Schneidelinies kann die kurzen Teile automatisch sortieren und die Teile automatisch ausgeben.
